PROTEL SCHEMATIC CAPTURE

Bahan :
            - 5 buah Resistor(D_DEVICE.LIB)
            - 2 buah PNP(D_DEVICE.LIB)
            - 2 buah VCC(WIRING TOOLS)
            - 1 buah Diode
            - 1 buah LED

Langkah - langkah :

 1.    Kita buka schematic capture terlebih dahulu , dengan cara :

      Start => lalu cari di pencarian schematic editor => Enter

2.    Untuk membuat lembar kerja baru kita dapat membuat nya dengan :
 File => New => Enter

3.  Lalu zoom lembar kerja , sampai 200% agar terlihat grid nya dengan cara :

     Zoom => 200 %

4. Pertama kita buat terlebih dahulu resistor nya dengan cara :

    Toolbar Library(yang ada di samping)  => kemudian pilih D_Device.LIB =>

    pada toolbarComponents In library cari lah perintah RES* => Res2 => klik 2 kali,

    kemudian bawa pada lembar kerja => lalu putar resistor dengan cara menekan spasi => Enter

5. Kemudian kita pasang lintasan/kabel dengan cara :

   Toolbar wirring tools => electrical wires => lalu klik dan bawa pada lembar kerja =>

   lalu sambungkan pada resistor yang telah terpasang

6. Selanjutnya kita buat zener pada lintasan yang telah ada , dengan cara :

  Toolbar Library(yang ada di samping)  => kemudian pilih D_Device.LIB =>

   pada toolbar Components In library cari lah perintah ZEN* => Zener1 =>

   klik 2 kali, kemudian bawa pada lembar kerja => lalu sambungkan zener pada kabel

   yg telah ada

7.  Lalu kita pasang lagi lintasan/kabel seperti pada langkah nmr 5 dan sambungkan pada zener

     yang telah terpasang

8.  Terus kita pasangkan lagi resistor pada kabel/lintasan yang telah terpasang

9. Sambungkan lagi sedikit kabel pada resistor yang telahh terpasang tadi

10. Selanjutnya kita pasangkan lintasan yang cukup panjang

11. Kita pasangkan power ports pada kabel yang telah di pasang pada langkah pada no 10 tersebut ,

       dengan cara :

      Toolbar wirring tools => power ports => klik dan bawa pada lembar kerja => tekan ESC => klik 2x

     pada tulisan VCC => ubah style menjadi power ground ;  ubah orientation menjadi 270 derajat

12. Tambahkan lagi lintasan / kabel di dekat power ports

13. Pasangkan lagi resistor

14. Pasangkan lagi lintasan kabel yang agak panjang

15. Selanjutnya pasangkan PNP pada kabel yang telah di pasangkan dengan cara:

      Toolbar Library(yang ada di samping)  => kemudian pilih D_Device.LIB => pada toolbar Components
      In library cari lah perintah P* =>  pilih PNP => klik 2 kali, kemudian bawa pada lembar kerja => lalu
      putar PNP dengan cara menekan spasi

16. Pasangkan kembali lintasan / kabel pada PNP dan hubungkan pada lintasan kabel yang paling
        pertama di pasangkan tadi .

17. Buatlah lintasan/kabel lagi pada kabel pnp yang sudah kita pasangkan tadi

18. Pasangkan sambungan lintasan / kabel untuk memasang pnp lagi

19.  Pasangkan kembali kabel pnp(lihat langkah nmr 15)

20. Selanjutnya pasangkan lagi lintasan/ kabel penghubung antara pnp yang baru saja di buat, dan tambahkan resistor pada lintasan tersebut dan hubungkan lagi resistor dengan kabel , hubungkan pada lintasan kabel pnp yang pertama kali di buat

21. Pada lintasan / kabel sebelah kanan tambahkan resistor lalu sambungkan kedua nya

22. Kemudian tambahkan lagi lintasan / kabel pada resistor yang baru saja di buat

23. Tarik panjang lintasan / kabel pada bagian bawah sekali ,

24. Lalu tambahkan LED untuk mengubungkan antara kedua kabel tersebut , dengan cara :

       Toolbar Library(yang ada di samping)  => kemudian pilih D_Device.LIB =>  pada toolbar Components In
       library cari lah perintah L* => lalu pilih LED =>  klik 2 kali, kemudian bawa pada lembar kerja => lalu
       putar LED dengan cara menekan spasi

25. Pasangkan   junction pada titik titik penghubung yang menghubungkan lintasan percabangan, dengan
       cara :

       Toolbar wirring tools => junction => lalu klik dan bawa pada lembar kerja => letakan pada posisi lintasan
       percabangan

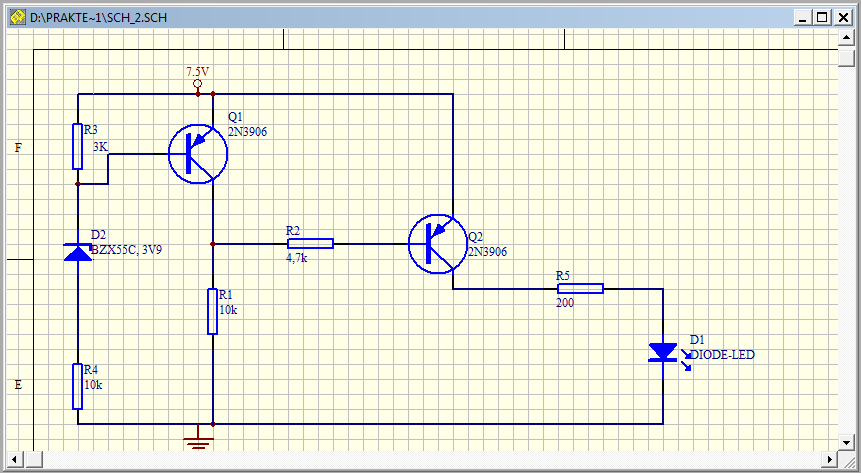

Sekian langkah langkah membuat rangkaian sederhana dengan protel schematic capture  , untuk format
wordnya silahkan

Download disini
